schéma electrique télérupteur unipolaire, bipolairebranchement d'un télérupteur câblage et raccordement télérupteur unipolaire, bipolaire schneider, hager , legrand , theben ,moeller...
le télérupteur est un circuit qui nous permet de commander un ou plusieurs points lumineux par
plusieurs endroits ce type de branchement est effectuer généralement ds les salons escaliers et surtout les grandes pièces ou il y a plusieurs Accès aux chambres .et il est toujours commander par
des boutons poussoirs qui sont branchés en parallèle quelque soit le nombre de boutons poussoirs non lumineux .
si les boutons poussoirs sont lumineux, leur nombre est limité conformément aux prescriptions du constructeur.
les voyants sont montés en parallèle aussi sur les bornes du contact.
fonctionnement du télérupteur
lorsque la bobine est alimentée, l'armature mobile actionne une biellette qui fait basculer la came dont le bossage permet d'inverser le contact.
a l'impulsion suivante, c'est l'autre épanouissement qui à nouveau permet d'inverser le contact
Différence entre télérupteurs unipolaire et bipolaire
Le télérupteur unipolaire (1 seul pôle) lors de l'extinction des appareils d'éclairage coupe uniquement la phase, tandis que le télérupteur bipolaire coupe les deux polarités, la phase et le neutre (2 pôles).
questions de sécurité les appareils sont totalement hors tension
schema electrique télérupteur unipolaire
la phase est branchée sur la borne 1 et les boutons poussoirs , la borne A1 est branchée avec la deuxième borne des boutons poussoirs.
le neutre est branché sur la borne A2 et les lampes , le retour (phase) est branché sur la borne 2
montage télérupteur unipolaire
schéma télérupteur unipolaire legrand
schéma télérupteur unipolaire schneider
video telerupteur unipolaire
schéma électrique d'un télérupteur bipolaire
la phase est branchée sur la borne 3 et boutons poussoirs, la borne A1 est branchée sur la deuxième borne des boutons poussoirs.
le neutre est branché sur les bornes 1 et A2, les lampes sont branchées sur la borne 2, le retour (phase) est branché sur la borne 4
schema de cablage télérupteur bipolaire
Montage bien détaillé

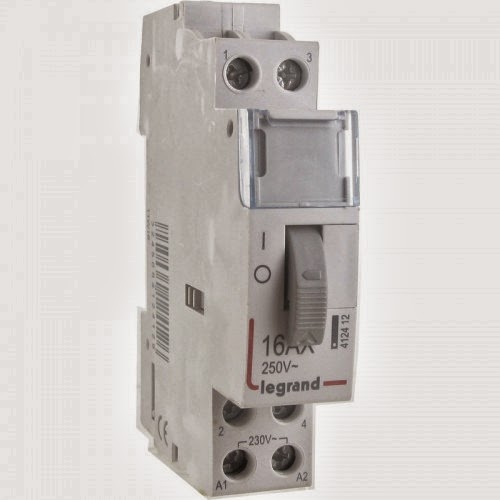

Schéma télérupteur bipolaire legrand
